Один объект, четыре разных климата

Ресторан — это здание в здании. В одном помещении соседствуют горячий цех с температурой под сорок градусов, зал с гостями, где важна тишина и отсутствие сквозняков, моечная с постоянным паром и санузлы, из которых запахи ни в коем случае не должны попадать в обеденную зону. Все это работает под одной крышей, но требует принципиально разных инженерных решений.

«Многие заказчики приходят с формулировкой — поставьте нам вентиляцию, как в офисе, только помощнее, — рассказывает инженер-проектировщик систем вентиляции Андрей Костромин. — А вентиляция ресторана и офисная система — это разные виды инженерии. В офисе задача одна — убрать углекислый газ и подать свежий воздух. На кухне ресторана параллельно нужно бороться с жиром, паром, огромным теплом и риском пожара».

В обычном офисе основная тепловая нагрузка идет от людей и техники — это в пределах 100-150 Вт на квадратный метр. На профессиональной кухне тепловыделение от плит, грилей и фритюрниц достигает 1000-3000 Вт на квадратный метр. Одна промышленная плита выделяет тепла больше, чем два десятка офисных компьютеров разом.

Жир как фактор пожарной опасности

Помимо тепла, кухонная вытяжка должна справляться с жировым аэрозолем — мельчайшими каплями жира, которые оседают на воздуховодах, крыльчатках вентиляторов и пожарных клапанах. Без жироуловителей и без регулярной чистки жировой налет в воздуховоде рано или поздно становится причиной возгорания. Это требование, у которого попросту нет аналогов ни в жилом, ни в офисном строительстве.

Отдельная головная боль — запахи. Правильная вентиляция должна исключать переток ароматов из горячего цеха в зал, из санузлов в обеденную зону, а если ресторан расположен в жилом доме — из кухни в квартиры соседей сверху. У офисной вентиляции такой задачи попросту не существует.

Обычный оцинкованный воздуховод на профессиональной кухне прослужит год-два, после чего начнет деформироваться от постоянного температурного воздействия. Стандартный вентилятор без жиростойкого исполнения забьется жировым осадком за считанные месяцы и перегреется. Поэтому оборудование для кухни ресторана проектируется в специальном исполнении — нержавеющие воздуховоды с усиленными швами, жиростойкие двигатели вентиляторов, лабиринтные жировые фильтры в вытяжных зонтах и искрогасители перед вентилятором.

СанПиН, СП и пожарный надзор — три документа, которые решают судьбу вашего ресторана

Что изменилось в санитарных требованиях

Нормативная база для вентиляции общепита сразу опирается на несколько документов. Санитарные требования задает СанПиН 2.3/2.4.3590-20, строительные нормы воздухообмена — СП 60.13330.2020 и СП 118.13330.2022, а пожарную безопасность регулирует СП 7.13130.2013. При проверке смотрят на всю картину целиком, а не на отдельно взятый документ.

Главное изменение в актуальном СанПиН — акцент сместился в сторону результата. Теперь важны фактические параметры микроклимата на рабочих местах и в зале, а не просто наличие вентиляционного оборудования как такового. Проверяющий Роспотребнадзора вправе замерить температуру, влажность и скорость движения воздуха термометром, а не просто взглянуть на решетки в потолке.

Если формально вентиляция установлена, но в горячем цехе стоит плюс сорок и восемьдесят процентов влажности — это нарушение, даже если вытяжной зонт исправно гудит над плитой. Для зала действуют свои нормы, причем в детских кафе и учреждениях питания требования жестче.

Пожарная безопасность — не формальность

СП 7.13130.2013 требует установки нормально открытых пожарных клапанов на всех воздуховодах, которые пересекают противопожарные преграды. При срабатывании пожарной сигнализации клапаны закрываются, блокируя распространение огня и дыма по вентканалам.

Для горячего цеха с открытым огнем — газовые плиты, грили — в вытяжных воздуховодах обязательны искрогасящие фильтры. Искра из жарочного оборудования, попавшая в воздуховод с жировым налетом, — это почти гарантированный путь к возгоранию. Пожары в ресторанах из-за жировых отложений в вентиляции в России случаются регулярно, это фиксируемая статистика МЧС.

«Люди недооценивают, насколько быстро распространяется огонь по вентканалу, — говорит специалист по пожарной безопасности Игорь Медведев. — Воздуховод фактически работает как дымоход, создавая тягу для горения. Именно поэтому чистка от жира — это не про эстетику, а про жизнь и здоровье людей в зале».

Для ресторанов с большой площадью зала СП 7.13130.2013 дополнительно требует систему дымоудаления с принудительным удалением дыма и подпором воздуха в лестничных клетках. Важно понимать, что обычная вентиляция и дымоудаление — это две разные системы, которые при пожаре работают в противофазе. Одна отключается, другая включается.

Жир, пар и температура 40 градусов — как устроена вентиляция кухни, о которой не думают гости

Три режима в одном заведении

Горячий цех работает в режиме интенсивной местной вытяжки над каждой единицей теплового оборудования плюс общая вентиляция помещения. Кратность воздухообмена здесь составляет от 20 до 60 раз в час — задача убрать тепло, пар и жир до того, как они успеют разойтись по кухне.

Обеденный зал функционирует совершенно иначе — тихо, без сквозняков, с равномерным распределением приточного воздуха. Кратность здесь скромнее, всего 3-8 раз в час. Здесь на первый план выходит акустика и ощущение комфорта, а не производительность оборудования.

Моечная, санузлы, склад и мусорная камера работают в режиме независимой вытяжки с пониженным давлением, чтобы загрязненный воздух не мигрировал ни в зал, ни на кухню. Каждая такая зона требует отдельного вытяжного контура с обратным клапаном.

Как считают воздухообмен для кухни

Расчет воздухообмена кухни ведется не по количеству людей, а по тепловыделению технологического оборудования. Тепловыделение каждого прибора берется из паспортных данных, а для группы плит под общим зонтом суммарная цифра умножается на коэффициент одновременности работы — обычно от 0,7 до 0,85.

Пароконвектомат — отдельная история. Он выбрасывает пар высокой влажности, поэтому расчет ведется одновременно по теплу и по влаге, а принимается тот показатель, который дает большую цифру. Обычно для пароконвектомата требуемый воздухообмен получается в полтора-два раза выше, чем для обычной плиты той же мощности.

Практика показывает следующее распределение — местная вытяжка через зонты захватывает 70-80 процентов теплового потока и жирового аэрозоля прямо над источником. Оставшиеся 20-30 процентов поднимаются выше и удаляются общей вентиляцией у потолка. Если увеличить долю общей вытяжки за счет местной, жир начнет оседать по всему помещению, включая воздуховоды общей системы, а чистить их потом придется значительно дороже.

Пример расчета для зала на 50 мест

Возьмем зал площадью 120 квадратных метров, высота потолков 3,2 метра, 50 посадочных мест. Первый способ расчета — по количеству гостей, по 30 кубометров в час на человека, дает 1500 кубометров в час приточного воздуха. Второй способ — по кратности воздухообмена. Объем зала составляет 384 кубометра, при кратности 4 получаем 1536 кубометров в час.

Для проекта принимается большее значение с округлением до ближайшего типоразмера оборудования. Вытяжка делается на 10-15 процентов меньше притока, чтобы в зале поддерживалось небольшое избыточное давление относительно кухни — именно это не дает запахам жарки просачиваться к посетителям.

Запах жарки в зале — признак ошибки, которую совершают почти все проекты кафе

Почему кухню и зал нельзя объединять в одну систему

Если вытяжка кухни и зала объединена в единую систему, при полной загрузке кухни возникает разрежение в зоне раздачи, через которое запахи начинают тянуться в зал. Гости чувствуют аромат жарки и масла, хотя формально вентиляция работает исправно.

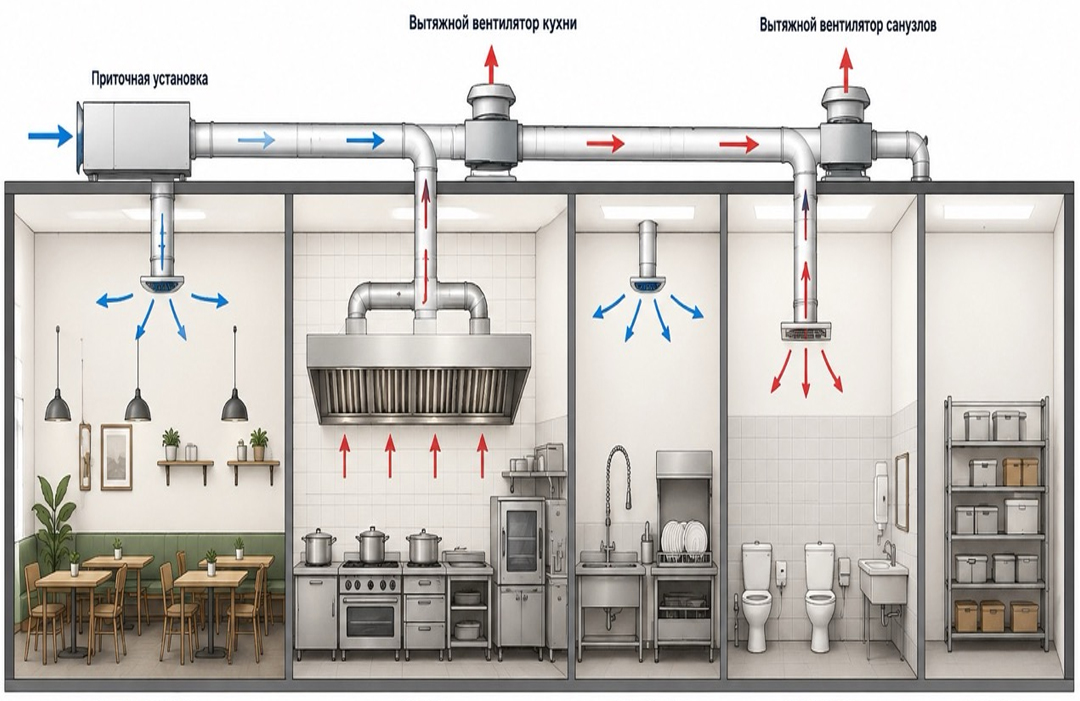

Правильное решение — раздельные системы. У кухни собственный вентилятор, собственный воздуховод и собственный выход наружу. У зала — своя система. Между зонами поддерживается небольшой перепад давления, кухня чуть в разрежении относительно зала, чтобы запахи шли не к гостям, а в вытяжку.

Каждая специфическая зона — горячий цех, моечная, санузлы, мусорная камера — требует отдельного вытяжного контура. Если объединить эти системы ради экономии, загрязнения смешиваются и засоряют всю сеть целиком.

«В небольших кафе экономят именно на этом — объединяют вытяжку санузла с кухонной, — отмечает Костромин. — А потом удивляются, почему по утрам, пока вентиляция еще не запущена, в зале стоит характерный запах из туалета».

Вентиляция кафе в жилом доме — отдельная история

Открытие заведения общественного питания в жилом доме — самый сложный случай с точки зрения согласования. Вытяжная шахта горячего цеха должна выводиться выше конька кровли или на высоту, которая исключает попадание загрязненного воздуха в окна жилых квартир.

Канал вытяжки кухни ни в коем случае нельзя присоединять к общедомовой вентиляционной шахте — это отдельный выделенный канал, проходящий через все перекрытия с соответствующей пожарной защитой. Именно на этом требовании чаще всего спотыкаются проекты при согласовании с управляющей компанией и Роспотребнадзором.

Уровень шума от оборудования в ночное время у фасада жилого дома нормируется отдельно. Крышный вентилятор, установленный без виброизоляции и глушителей, гарантированно станет источником жалоб от жильцов и претензий от надзорных органов.

Прежде чем подписывать договор аренды помещения под ресторан в жилом доме, стоит выяснить, есть ли в здании техническая возможность провести отдельный вертикальный канал и вывести его выше кровли. Если такой возможности нет, открытие заведения с горячим цехом в этом помещении может оказаться невозможным в принципе.

Пожарные клапаны, искрогасители и жировые фильтры — обязательный минимум для кухни ресторана

Вытяжные зонты — сердце кухонной вентиляции

Вытяжной зонт перехватывает тепловой поток, пар и жир непосредственно над источником, не давая им распространяться по помещению. Пристенный зонт устанавливается над оборудованием у стены и захватывает поток с трех сторон, поэтому его требуемая производительность на 20-25 процентов ниже, чем у островного аналога.

Островной зонт размещается над оборудованием в центре цеха и захватывает тепловой поток со всех четырех сторон, из-за чего требует большего расхода воздуха. При таком расположении дополнительно учитывается движение воздуха в помещении, способное смещать тепловую струю в сторону от зонта.

Внутри зонта работает лабиринтный жировой фильтр — кассетный элемент из нержавеющей стали. Воздух с жировым аэрозолем проходит через узкие каналы с резкими поворотами, капли жира под действием инерции оседают на стенках и стекают в специальный поддон. При интенсивной работе кухни такой фильтр промывается раз в неделю-две, при меньшей загрузке — раз в месяц.

Искрогасители и материал воздуховодов

Перед вентилятором, сразу после жирового фильтра, устанавливается искрогасящий фильтр — он задерживает горящие частицы, которые способны вылететь из зоны гриля или при воспламенении жира на плите. Без него горящая искра попадает в воздуховод с жировыми отложениями, а дальше сценарий предсказуем.

Материал воздуховода тоже определяется зоной. В горячем цехе оцинкованная сталь начинает деградировать уже при температуре свыше 80-100 градусов — цинк испаряется, металл ржавеет, швы расходятся. А температура вытяжного воздуха у зонта с мощными грилями может достигать 150-200 градусов. Поэтому здесь нужна нержавеющая сталь — она служит 15-20 лет против 5-7 лет у оцинкованного аналога в тех же условиях, да и чистится значительно легче.

Гибкие воздуховоды на кухне допустимы лишь на коротких присоединительных участках. На длинных трассах они накапливают жир в складках и превращаются в источник пожарного риска — это одна из самых частых ошибок дешевого монтажа.

Проект и монтаж под ключ

Проект вентиляции ресторана — обязательный документ для получения разрешения на открытие заведения. Без него монтаж «по месту» приводит к системам, которые не проходят проверки Роспотребнадзора и пожарного надзора.

Полный проект включает пояснительную записку, расчетную часть с подбором оборудования, планы помещений с трассировкой воздуховодов, аксонометрические схемы и спецификацию материалов. Если проектировщик отказывается предоставить расчеты — это тревожный сигнал, значит либо их попросту нет, либо они не выдержат проверки.

Монтаж воздуховодов всегда выполняется до финишной отделки потолков. Попытка проложить трассы после установки подвесного потолка приводит либо к вскрытию уже готовой отделки, либо к компромиссным решениям с лишними изгибами, которые создают шум и снижают производительность системы.

Пусконаладка — финальный и обязательный этап. Без нее одни зоны получают избыток воздуха, другие недостаток, автоматика остается неоткалиброванной. Балансировка включает замер расходов на каждом диффузоре, регулировку клапанов и проверку работы автоматики пожарных клапанов. Результаты фиксируются в протоколе, который потребуется при сдаче объекта.

Сколько стоит нормальная вентиляция кафе и почему дешевый проект обходится дороже

Стоимость проекта и монтажа

Разработка проекта вентиляции для небольшого заведения площадью до 100 квадратных метров в Москве и Петербурге начинается от 40-60 тысяч рублей за рабочую документацию. Для ресторана площадью 200-400 квадратных метров с горячим цехом, несколькими зонами и системой дымоудаления цена стартует от 120-250 тысяч рублей и выше в зависимости от сложности объекта.

«Дешевый проект за 15-20 тысяч рублей чаще всего представляет собой схему без реальных расчетов, — предупреждает Костромин. — На монтаже такая документация либо дорабатывается по месту за отдельные деньги, либо после открытия обнаруживаются проблемы с микроклиматом, которые в итоге решаются переделкой системы».

Полный монтаж вентиляции под ключ для компактного заведения до 100 квадратных метров в среднем обходится от 250 до 600 тысяч рублей. Цена зависит от производительности приточно-вытяжной установки и сложности разводки каналов в условиях ограниченного пространства над потолком. Для заведений среднего размера, где требуются раздельные системы для кухни и зала, бюджет стартует уже от 1,2 миллиона рублей — с учетом промышленных установок и рекуперации тепла, которая заметно снижает расходы на отопление зимой.

На чем экономить категорически нельзя

Экономия на материалах воздуховодов, отказ от жироуловителей и упрощенная автоматика — верный путь к пожарной опасности, быстрому выходу из строя двигателей вентиляторов и штрафам от проверяющих органов. Заниженный воздухообмен горячего цеха из-за неполного перечня теплового оборудования в техническом задании — самая распространенная ошибка, которая приводит к перегреву кухни при полной загрузке.

Отсутствие шумоглушителей на притоке в зал — вторая по частоте проблема. Проектировщик экономит на спецификации, монтажники ставят систему строго по проекту, а заказчик при открытии обнаруживает, что вентиляция слышна в зале громче фоновой музыки.

Чистка — не гигиена, а вопрос выживания

Жировой осадок в воздуховодах — горючий материал, распределенный по всей длине вытяжной трассы. Периодичность чистки зависит от интенсивности работы кухни. При интенсивной жарке более восьми часов в сутки зонты и фильтры чистятся персоналом еженедельно, а воздуховоды силами специализированной организации — раз в один-три месяца. При средней нагрузке интервалы увеличиваются вдвое, при минимальной кухне — до полугода-года.

Профессиональная чистка проводится с оформлением акта — это документ, который потребует пожарный надзор и Роспотребнадзор при проверке. Без него факт проведения работ формально не подтверждается, а значит, для контролирующих органов чистка как будто не проводилась вовсе.

Часто задаваемые вопросы

Можно ли открыть кафе без механической вентиляции, если есть окна?
Нет. По требованиям СанПиН механическая приточно-вытяжная вентиляция обязательна для всех предприятий общественного питания — естественный воздухообмен просто не справляется с тепловыделениями кухонного оборудования и запахами.

Что грозит ресторану за нарушение норм при проверке Роспотребнадзора?
Административные штрафы, предписание о приостановке деятельности на срок до 90 суток, а при серьезных жалобах жильцов — принудительное закрытие заведения.

Почему в зале пахнет кухней и как это исправить без остановки работы?
Проблема почти всегда в нарушении баланса давлений — вытяжка кухни работает сильнее притока, либо не хватает мощности для создания воздушной завесы у раздачи. Решается донастройкой автоматики или модернизацией вытяжных зонтов, без остановки заведения.

Как часто нужна профессиональная чистка вентиляции от жира?
Требования пожарной безопасности предписывают проводить очистку вентиляционных каналов не реже одного раза в шесть месяцев, а при интенсивной работе горячего цеха — чаще.

Нужен ли отдельный проект вентиляции при аренде помещения в торговом центре?
Да, проект обязателен — он входит в пакет документации при согласовании инженерных систем с администрацией торгового центра и подтверждает, что новая система не создаст избыточную нагрузку на общие сети здания.

Таким образом, вентиляция кафе и ресторана — это далеко не типовое инженерное решение, которое можно скопировать с соседнего заведения или упростить ради экономии. Каждая зона объекта, будь то горячий цех, зал, моечная или санузел, живет по своим правилам и требует отдельного расчета, отдельного оборудования и, зачастую, отдельного контура вентиляции. Ошибка на этапе проектирования или монтажа не остается незамеченной — она проявляется запахом жарки в зале, перегревом кухни, жалобами жильцов соседнего дома или, в худшем случае, предписанием о приостановке работы заведения. Грамотный проект с честными расчетами, качественное оборудование в жиростойком исполнении и регулярное обслуживание системы обходятся дороже на старте, но избавляют владельца от куда более серьезных затрат в будущем — от штрафов, вынужденных переделок и, что особенно важно, от пожарных рисков, которые в системах общественного питания никогда нельзя списывать со счетов.
