Все что нужно знать о вентиляционных решетках: назначение, расчёт и подбор

Вентиляционные решётки — это не просто элемент декора на стене или потолке. Они являются важнейшей частью любой системы вентиляции, от которой зависит, насколько комфортным будет воздух в помещении и насколько эффективно будет работать вся система. В этой статье мы разберём, зачем они нужны, какие бывают и, самое главное, как правильно выполнить их аэродинамический расчёт.

Зачем нужны вентиляционные решётки?

Независимо от того, строите ли вы загородный дом или проектируете вентиляцию в офисе, решётки выполняют несколько ключевых функций:

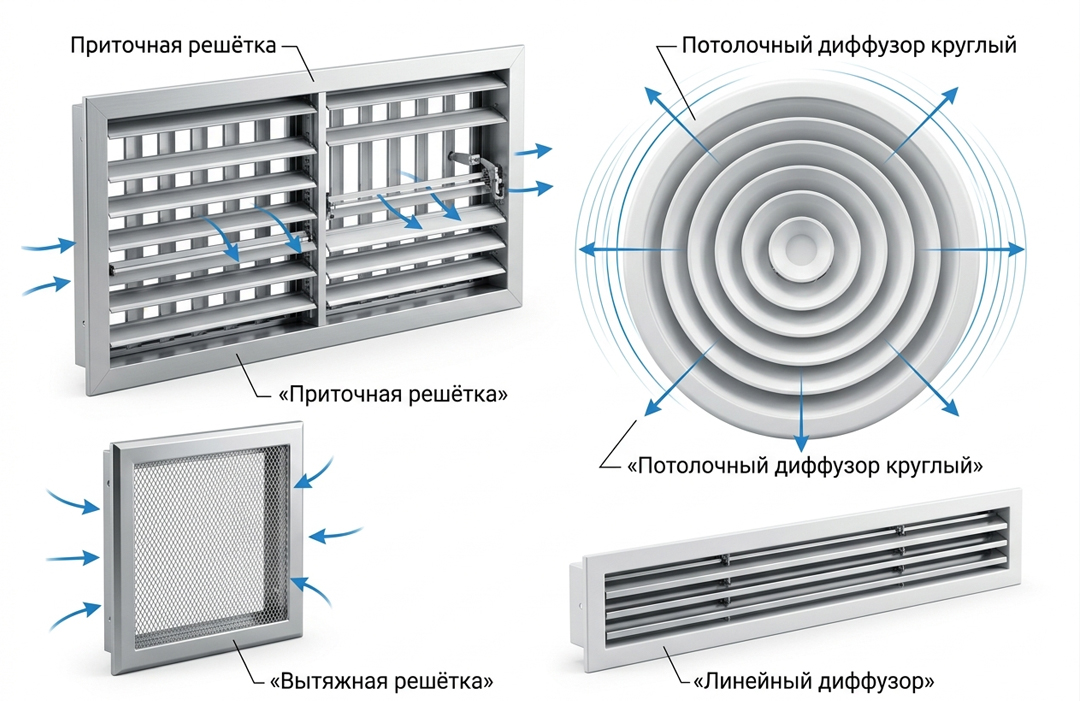

Распределение и удаление воздуха. Решётки — это конечные точки, через которые приточный воздух попадает в помещение, а отработанный — удаляется из него. Они формируют воздушные потоки, обеспечивая равномерный воздухообмен и предотвращая появление застойных зон .
Защита вентиляционных каналов. Они предотвращают попадание в воздуховоды крупного мусора, насекомых и грызунов. Наружные решётки защищают системы от дождя и снега .
Регулировка объёма воздуха. Многие модели (например, регулируемые решётки типа РВ или серии УМР) оснащены поворотными жалюзи или специальными заслонками, с помощью которых можно вручную изменять количество проходящего воздуха .
Эстетическая функция. Решётки закрывают неэстетичные отверстия в стенах, а современные модели могут быть выполнены в любом цвете, что позволяет гармонично вписать их в интерьер .

Главный расчёт: аэродинамический подбор решётки

Выбор решётки «на глаз» часто приводит к тому, что она либо шумит, либо не справляется с воздухообменом. Чтобы этого избежать, существует простой, но критически важный аэродинамический расчёт. Его цель — определить необходимую площадь живого сечения решётки.

Живое сечение — это та часть решётки, через которую фактически проходит воздух. Из-за наличия жалюзи она всегда меньше её габаритных размеров.

Расчёт ведётся по классической формуле, которая связывает расход воздуха, скорость и площадь :

F = L / (3600 × V)

Где:

F — требуемая площадь живого сечения решётки, м².
L — необходимый расход воздуха через решётку, м³/ч.
V — рекомендуемая скорость воздуха в живом сечении, м/с.

Назначение решётки	Рекомендуемая скорость, м/с
Естественная вентиляция	0.5 – 1.0
Приточная решётка (умеренная)	1.0 – 3.0
Вытяжная решётка (типовая)	1.5 – 3.0
Воздухоприёмная решётка (снаружи)	2.0 – 4.0

Как упростить себе задачу?

Расчёт по формуле несложен, но когда нужно подобрать решётки для нескольких помещений, это становится утомительным занятием. На помощь приходит специализированный инструмент.

Я подготовил для вас онлайн-калькулятор расчёта вентиляционной решётки, который автоматизирует весь процесс.

Как работает калькулятор?

Введите расход воздуха (L) в м³/ч, который требуется подать или удалить.
Выберите тип решётки (приточная, вытяжная или воздухоприёмная).
Выберите рекомендуемую скорость (V) из выпадающего списка или задайте свою.
Калькулятор мгновенно рассчитает требуемую площадь живого сечения и покажет ориентировочный типоразмер.
Для проверки: если вы уже знаете площадь живого сечения конкретной решётки, калькулятор покажет фактическую скорость и даст рекомендацию, подходит ли она.

Адрес калькулятора

Воспользуйтесь готовым решением: Калькулятор расчёта вентиляционной решётки. Этот инструмент поможет вам быстро и без ошибок выполнить аэродинамический расчёт и подобрать подходящую решётку для вашего проекта.

Вентиляционные решётки — это неотъемлемый элемент любой системы вентиляции, влияющий на распределение воздуха, шум и защиту сети.
Ключевой параметр при выборе — площадь живого сечения, которая напрямую зависит от расхода воздуха и рекомендуемой скорости.
Для точного подбора используйте формулу или наш онлайн-калькулятор, чтобы избежать ошибок и лишнего шума.

Правильно подобранная решётка — это залог тихой и эффективной работы всей вентиляционной системы.
