Деталь, которую решают на глаз, а зря
Проектирование инженерных сетей не терпит случайных цифр, но именно высота вентиляционной трубы почему-то часто становится параметром, который выбирают буквально на глаз, уже во время сборки кровельного пирога. Между тем ошибка в этом расчете оборачивается вполне конкретной проблемой — обратной тягой, когда вместо вытяжки в дом начинает затягиваться холодный воздух с улицы.
Правильно рассчитанная высота выводит устье шахты за пределы так называемой аэродинамической тени — зоны, где ветровые потоки ведут себя непредсказуемо и способны заблокировать нормальный воздухообмен. Труба, конек крыши и общая геометрия ската здесь работают как единый расчетный механизм, а не как отдельные друг от друга величины.
«Многие застройщики уверены, что вентиляционная труба — деталь второстепенная, лишь бы торчала над кровлей, — говорит инженер по кровельным системам Максим Городецкий. — На деле именно от геометрии этого узла зависит, будет ли работать естественная тяга во всем доме, или хозяева получат сырость и запах на чердаке уже к первой зиме».
Что говорят нормативы о привязке к коньку
Любой грамотный расчет высоты вентиляционной трубы отталкивается от одного и того же ориентира — конькового ребра крыши. Требования к этому параметру закреплены в своде правил СП 60.13330.2020, а логика расчета строится вокруг того, что скат формирует зону ветрового подпора, которая по-разному влияет на трубу в зависимости от ее удаленности от вершины кровли.

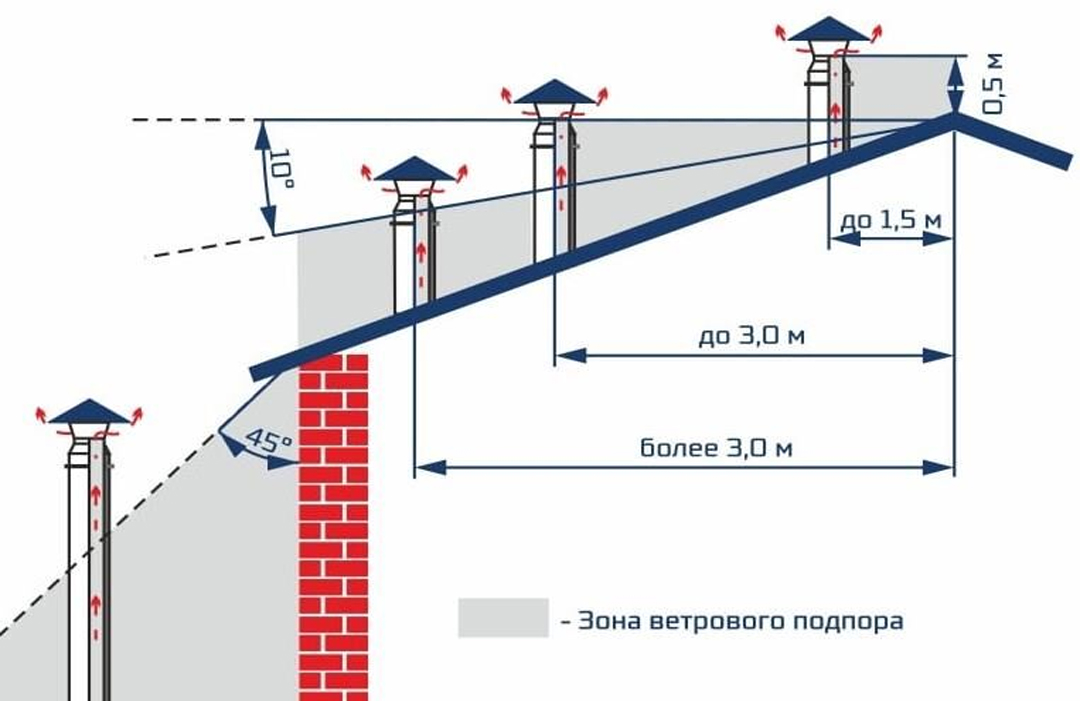

Существует три четких сценария в зависимости от расположения канала. Если труба расположена близко к коньку, на расстоянии до полутора метров, действуют самые строгие требования — высота обязана превышать высшую точку крыши минимум на полметра. Такое превышение гарантирует, что устье трубы попадет в зону активного воздушного потока и не окажется в мертвой аэродинамической зоне.
При удалении трубы от конька на дистанцию от полутора до трех метров условия заметно смягчаются. Здесь уже достаточно, чтобы верхний срез трубы находился вровень с коньковым ребром — ветер в этой зоне обдувает устье без препятствий и создаваемая тяга остается стабильной.
Когда труба выведена ближе к карнизному свесу, на расстоянии свыше трех метров от конька, в дело вступает более сложная геометрия. От конька к горизонту чертится условная линия под углом 10 градусов вниз, и высота трубы не должна опускаться ниже этой расчетной плоскости. Именно так формируется правильная высота для труб, расположенных в нижней части ската.
«Если домовладелец не уверен в расчетах, самый надежный способ — начертить масштабированный чертеж фасада дома и наглядно отложить на нем эту линию, — советует Городецкий. — Так сразу становится видно, укладывается конкретная точка вывода трубы в норматив или нет».
Пятьсот миллиметров против семисот
Производители готовых утепленных сэндвич-труб предлагают два стандартных номинала — 500 и 700 миллиметров, и выбор между ними определяется не эстетикой, а конкретной климатической зоной. Базальтовая изоляция внутри такой гильзы смещает точку росы наружу, что само по себе предотвращает образование конденсата внутри канала, но высота остается отдельным параметром, который нужно подбирать под регион.
Короткие пятисотмиллиметровые гильзы хорошо подходят для южных широт, где количество осадков сравнительно небольшое и низкий монтаж не создает проблем. А вот вопрос, выдержит ли такая труба, к примеру, уральскую зиму, упирается напрямую в объем снегопадов в конкретной местности.
В северных регионах обильные снегопады формируют глубокие сугробы, которые на металлочерепице способны без труда перекрыть полуметровый срез трубы целиком. В таких условиях безопасной считается только высота в 700 миллиметров. Если труба короче, снег полностью блокирует устье канала, тяга останавливается, а влажный пар из помещений перестает выходить наружу — вместо этого он оседает на стропильной системе, постепенно разрушая ее. Утепленный вентвыход высотой 700 миллиметров надежно возвышается над снеговым покровом даже в самые снежные зимы.
Разные здания — разные требования
Назначение постройки меняет расчетные параметры не менее сильно, чем климат. Проектная высота трубы для жилого дома заметно отличается от требований к пожароопасным объектам вроде котельных.
В обычном жилом коттедже воздух, отводимый из санузлов и кухни, содержит значительное количество пара. Правильно подобранная высота трубы над крышей защищает утеплитель кровли от намокания. Если для монтажа используется проходной элемент, известный как мастер-флеш, стык обязательно герметизируется полиуретановым составом — без этого даже идеально рассчитанная высота не спасет от протечек.
Банные комплексы предъявляют к вентиляции особые требования из-за экстремальной влажности, которую генерирует парилка. Стабильная и достаточная высота трубы обеспечивает моментальный сброс переувлажненного воздуха наружу. Здесь важна и форма самой постройки — для бани с двухскатной крышей действует то же правило десяти градусов, что и для обычного жилого дома, а для бани с односкатной крышей минимальная высота отсчитывается прямо от настила и составляет полметра.
Отдельная категория — газовые котлы и теплогенераторы, для которых требования контролируются особенно жестко. Здесь законодательно установленная высота вентиляционной трубы не допускает никаких отклонений, и инспекторы при проверке замеряют буквально каждый сантиметр. Интересно, что исторически высота кирпичных дымовых труб рассчитывалась по схожей логике, только сегодня тяжелую кирпичную кладку заменили легкими полимерными конструкциями из АБС-пластика с УФ-стабилизацией, которые проще монтировать и точнее выдерживать по геометрии.
Как форма крыши меняет расчет
Архитектура кровли напрямую влияет на аэродинамику, поскольку воздушные потоки огибают разные типы скатов совершенно по-разному.
Для плоских кровель техническая высота трубы обычно составляет стандартные 500 миллиметров. Но если на плоской крыше предусмотрен эксплуатируемый парапет, высоту рекомендуется увеличивать до 700 миллиметров — иначе труба рискует оказаться погребенной под снеговыми заносами, которые скапливаются у ограждающих конструкций.
На скатных крышах с покрытием из профнастила или гибкой черепицы высота трубы над коньком напрямую зависит от розы ветров конкретного участка. Если владелец дома не уверен, на какой высоте установлена его труба, самый простой способ проверки — измерить рулеткой расстояние от трубы до вершины крыши и сравнить полученное значение с нормативными требованиями. Неверно рассчитанная высота провоцирует завихрения воздуха вокруг устья канала, тогда как правильно выверенный параметр гарантирует стабильный и здоровый микроклимат внутри дома.
Когда трубу нельзя удлинить — помогает турбина
Существуют сложные конфигурации кровли с ендовами и множеством переломов, где физически нарастить длину вентиляционной шахты попросту невозможно из-за конструктивных ограничений. В таких случаях заказчики часто интересуются, поможет ли ротационная турбина компенсировать недостаточную высоту трубы.
Инженерный ответ на этот вопрос положительный. Ротационная турбина, которую иногда называют нанодефлектором, раскручивается от малейшего движения ветра, а за счет центробежной силы создает внутри канала глубокое разрежение. Вращение ротора частично компенсирует нехватку длины магистрали, усиливая тягу там, где обычная статичная насадка с этой задачей уже не справляется.
Труба, для которой все эти расчеты не действуют
Есть единственная вентиляционная шахта в доме, на которую категорически запрещено устанавливать любые дефлекторы или турбины — это канализационный, или фановый, стояк. Пар, поднимающийся из септика, при контакте с холодным металлом или пластиком образует плотный ледяной куржак, который способен полностью закупорить сечение трубы за одну морозную ночь. Устье такого стояка всегда должно оставаться полностью открытым, без каких-либо насадок сверху.
Для правильной комплектации объекта имеет смысл ориентироваться на климат конкретного региона — в южных зонах вполне достаточно вентвыхода высотой 500 миллиметров, а для северных регионов лучше сразу закладывать в проект вариант на 700 миллиметров.
Таким образом, высота вентиляционной трубы на крыше — это не вопрос вкуса или удобства монтажа, а строгий инженерный расчет, который опирается на положение конька, климатическую зону, назначение здания и форму кровельного покрытия. Труба, установленная слишком низко относительно конька, попадает в зону ветрового подпора и провоцирует обратную тягу, а слишком короткая гильза в снежном регионе рискует полностью скрыться под сугробом уже к середине зимы. Разница между стандартами в 500 и 700 миллиметров кажется незначительной на первый взгляд, но именно она определяет, будет ли чердак сухим через несколько лет эксплуатации или стропильная система начнет постепенно разрушаться от постоянной влаги. Грамотный расчет по нормативам СП 60.13330.2020 с учетом всех этих факторов навсегда избавляет дом от сырости и неприятных запахов, подтверждая простую истину — правильную высоту трубы диктует физика воздушных потоков, а вовсе не эстетические предпочтения владельца дома.
