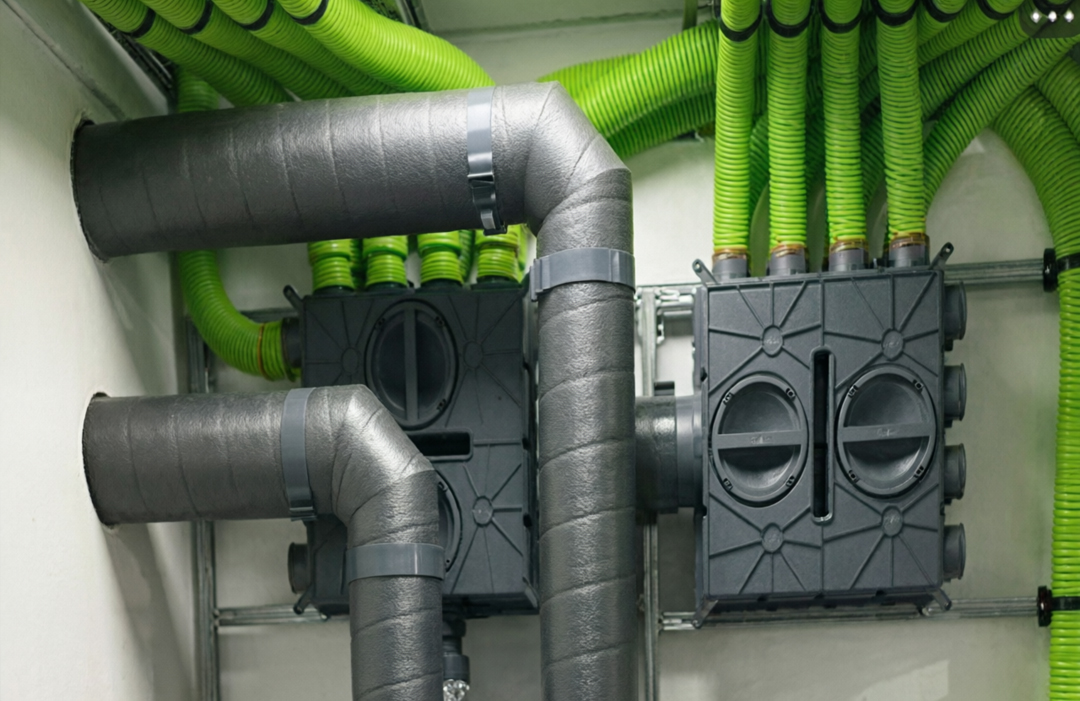

Проектирование эффективной системы вентиляции — задача, требующая не только понимания воздухообмена, но и точного инженерного расчёта. Центральное место в этом процессе занимает аэродинамический расчёт воздуховодов. Без него невозможно гарантировать, что вентилятор обеспечит необходимый приток или вытяжку воздуха, а сама система будет работать бесшумно и экономично.
Зачем нужен аэродинамический расчёт?
Основная цель расчёта — определение сечений воздуховодов и суммарных потерь давления в вентиляционной сети . Это необходимо для решения двух ключевых задач:
-
Правильный подбор вентилятора. Вентилятор должен создавать давление, достаточное для преодоления сопротивления всей сети — от воздухозаборной решётки до выхода воздуха из системы . Если расчёт выполнен неверно, вентилятор может оказаться слишком слабым (не обеспечит нужный расход) или избыточно мощным (будет перерасход энергии и повышенный шум). В документации производителей всегда указывается аэродинамическая характеристика вентилятора, а рабочая точка определяется именно пересечением этой характеристики с кривой сопротивления системы .
-
Увязка всех участков системы. В разветвлённых системах необходимо сбалансировать потери давления в магистрали и ответвлениях. Допустимая невязка обычно составляет не более 10–15% . Если расхождение больше, требуется установка дроссель-клапанов или диафрагм для искусственного повышения сопротивления на менее загруженных участках .
Кроме того, расчёт помогает выбрать такие размеры воздуховодов, при которых скорость воздуха находится в рекомендуемых пределах:
-
Магистральные участки механических систем: не более 8 м/с (в гражданских зданиях — 4–5 м/с для снижения шума) .
-
Ответвления: 5 м/с (в гражданских зданиях — 3 м/с) .
-
Системы с естественным побуждением (гравитационные): 1–1,5 м/с .
Соблюдение этих скоростей критически важно не только для акустического комфорта, но и для минимизации потерь давления.
Как выполняется расчёт: основные этапы
Аэродинамический расчёт — это последовательная процедура, которая обычно выполняется в табличной форме . Рассмотрим её основные шаги:
1. Подготовка схемы
Разрабатывается аксонометрическая схема вентиляционной сети. На ней выделяется основное (магистральное) направление — наиболее протяжённая или нагруженная ветвь . Все участки нумеруются, для каждого указываются расход воздуха (L, м³/ч) и длина (l, м) .
2. Определение сечений воздуховодов
Для каждого участка рассчитывается ориентировочная площадь сечения по формуле:
F = L / (3600 × Vрек)
где Vрек — рекомендуемая скорость воздуха .
Затем из стандартного ряда подбирается ближайшее сечение (круглого или прямоугольного воздуховода). Для прямоугольных воздуховодов вычисляется эквивалентный диаметр, так как таблицы потерь давления составлены для круглых сечений:
Dэкв = (2 × a × b) / (a + b)
где a и b — размеры сторон прямоугольного воздуховода .
3. Расчёт потерь давления на трение
По фактической скорости воздуха и диаметру (или эквивалентному диаметру) с помощью номограмм или таблиц определяются удельные потери давления на трение R (Па/м) .
Затем потери на трение на всём участке вычисляются по формуле:
ΔPтр = R × l × βш
где βш — поправочный коэффициент на шероховатость материала воздуховода (для стали он равен 1) .
4. Расчёт потерь на местные сопротивления
На каждом участке суммируются коэффициенты местных сопротивлений (Σξ) для всех элементов: отводов, тройников, диффузоров, решёток и т.д. Значения ξ берутся из справочников .
Потери давления в местных сопротивлениях рассчитываются по формуле:
Z = Σξ × Pд
где Pд — динамическое давление воздуха на участке (Pд = ρ × V² / 2) .
5. Суммирование потерь и увязка
Общие потери давления на участке складываются из потерь на трение и местные:
ΔPучастка = ΔPтр + Z .
Далее суммируются потери на всех участках магистрали. Для ответвлений проверяется невязка с магистралью и при необходимости устанавливаются регулирующие устройства .
Как упростить себе работу?
Ручной расчёт по номограммам и таблицам — процесс трудоёмкий и требует высокой внимательности. В современной практике всё чаще используют специализированные программные средства. Например, существует облачный сервис «Аэропро.Эксперт», который полностью автоматизирует эту процедуру . Однако для разовых или небольших расчётов удобным инструментом может стать онлайн-калькулятор.
Бесплатный онлайн-калькулятор для аэродинамического расчёта воздуховодов позволяет быстро и безошибочно определить все ключевые параметры: скорость, число Рейнольдса, коэффициенты трения и, самое главное, потери давления . Для работы с ним достаточно ввести расход воздуха, размеры и длину воздуховода, выбрать материал и перечислить местные сопротивления. Это отличное подспорье для инженера-проектировщика, позволяющее сэкономить время на рутинных вычислениях и сосредоточиться на поиске оптимальных проектных решений.
Точный аэродинамический расчёт — это фундамент, на котором строится работоспособная и энергоэффективная система вентиляции. Пренебрежение им приводит к ошибкам в подборе оборудования, повышенному шуму и, в конечном счёте, к некомфортному микроклимату в помещении.
