Как менялась философия кровельной вентиляции

Грамотная кровельная инженерия не терпит компромиссов, и в этой сфере за последние годы произошла заметная смена материалов. Долгое время строители массово применяли оцинкованную сталь для устройства вентиляционных выходов, но сегодня пластиковые трубы постепенно становятся техническим стандартом на скатных и плоских кровлях.

Причина такой перемены довольно приземленная и связана с обычной физикой. Оцинкованная сталь обладает высокой теплопроводностью, а отработанный теплый воздух, который выходит из жилых помещений через вентиляцию, всегда перенасыщен водяным паром. Соприкасаясь с холодными металлическими стенками трубы, этот пар практически мгновенно превращается в конденсат.

«Раньше эта проблема считалась просто неизбежной издержкой зимней эксплуатации, — рассказывает инженер по кровельным системам Виктор Голованов. — Труба обмерзала, тяга падала, а хозяева дома узнавали о проблеме только весной, когда снимали утеплитель и обнаруживали мокрые пятна на стропилах. С пластиковыми решениями эта история во многом ушла в прошлое».

Если вместо металла установлена утепленная пластиковая труба, риск образования конденсата снижается практически до нуля, поскольку полимер значительно хуже проводит тепло и надежнее удерживает температурную границу внутри канала. Обычная стальная магистраль в морозную зиму нередко зарастает плотной ледяной коркой, которую в народе называют куржаком, и естественная тяга при этом полностью останавливается. Качественные пластиковые выходы обладают минимальной адгезией ко льду — гладкая поверхность попросту не дает микрокристаллам замерзшей влаги закрепиться на стенках, и правильно подобранная труба сохраняет проектное сечение канала свободным на протяжении всего холодного сезона, оставляя утеплитель и деревянные перекрытия сухими.

Из чего сделаны современные полимерные выходы

Химия конструкционных полимеров за последние десятилетия шагнула далеко вперед, и это напрямую отразилось на качестве кровельного оборудования. Профессиональные пластиковые трубы для крыши обычно производятся методом литья под давлением из прочного АБС-пластика, в который на этапе подготовки сырья добавляют специальные УФ-стабилизаторы.

Именно эта добавка решает проблему, которая долгое время сдерживала распространение пластика на открытых кровельных конструкциях. Под палящим летним солнцем такой материал не выцветает, не теряет упругость и не покрывается сеточкой микротрещин, как это происходит с обычным необработанным полимером. Одновременно материал стабильно выдерживает и экстремальные морозы, вплоть до минус шестидесяти градусов, что делает его пригодным для эксплуатации практически в любой климатической зоне страны.

Заводские трубы из такого пластика химически инертны — материал не окисляется под воздействием канализационных газов или кислотных осадков, что особенно важно для фановых стояков. Вес готовой конструкции при этом минимален, а значит легкая труба не создает избыточной нагрузки на кровельный проходной элемент, известный монтажникам как мастер-флеш. Благодаря этому весь узел сохраняет герметичность на протяжении десятилетий, а не рассыпается от постоянного механического воздействия тяжелой металлической конструкции.

Отдельного упоминания заслуживает сэндвич-технология, которая делает такие выходы максимально энергоэффективными. Внутренний воздушный канал плотно окружен слоем вспененного пенополиуретана, и эта непрерывная теплоизоляция смещает точку росы наружу, за пределы теплого контура здания. Благодаря такому решению избыточная влага покидает помещение исключительно в виде пара, не успевая осесть каплями на внутренних стенках канала.

Где пластик работать не должен

Профессиональная инженерия всегда требует объективного взгляда на материал, и у полимерных решений действительно есть один серьезный технический предел. Главное ограничение пластика по сравнению с нержавеющей сталью — это относительно низкий порог плавления.

Строительные нормы и правила пожарной безопасности категорически запрещают использовать пластиковые вентиляционные выходы в качестве дымоходов. Газовые котлы, дровяные камины и твердотопливные печи требуют установки исключительно сэндвич-труб из нержавеющей стали или керамики, поскольку температура отводимых продуктов горения там нередко превышает отметку в восемьдесят градусов, а иногда поднимается значительно выше.

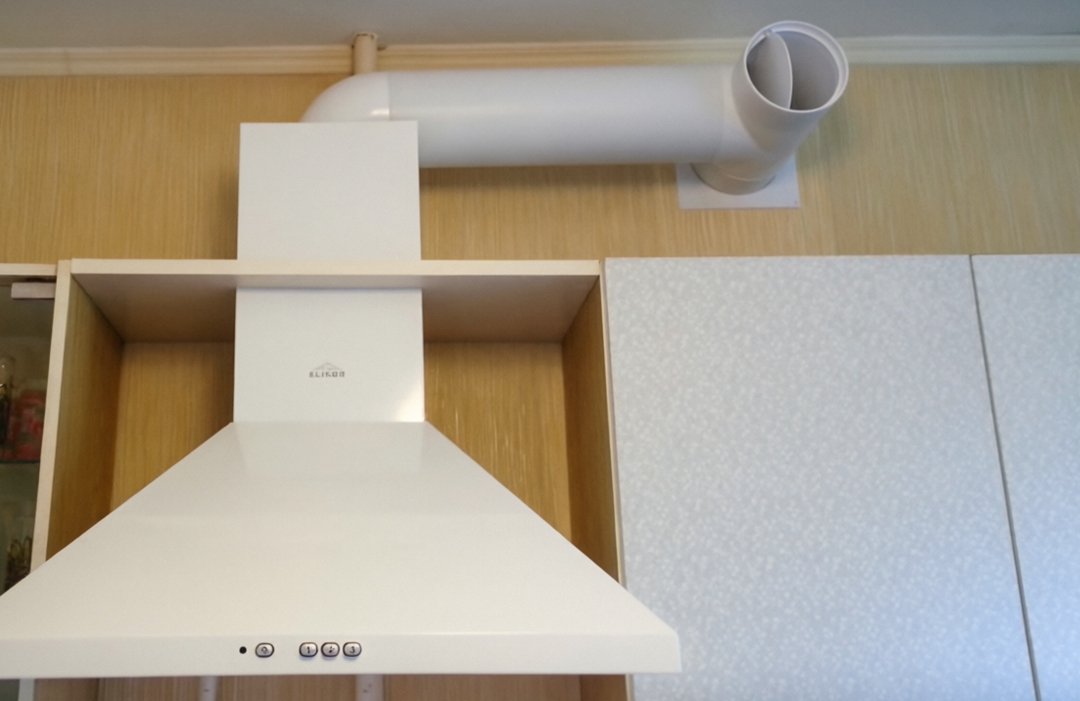

«Здесь путаница возникает довольно часто, — предупреждает Голованов. — Люди видят красивую пластиковую трубу в магазине и пытаются приспособить ее под дымоход печи, хотя материал для этого категорически не предназначен. При контакте с горячими газами полимер начинает деформироваться и в итоге просто расплавляется, а это уже прямая пожарная опасность». Применение пластиковых конструкций строго ограничено системами естественного воздухообмена, кухонными вытяжками и фановыми стояками канализации — везде, где температура отводимого воздуха остается в разумных пределах.

Как правильно смонтировать узел на разных типах кровли

Проходные элементы под разные покрытия

Абсолютная герметичность кровельного пирога остается главным приоритетом для любого монтажника, и добиться ее без правильного проходного элемента попросту невозможно. Пластиковая труба устанавливается на крышу исключительно через специальный заводской узел, а не произвольным способом.

Для профилированных покрытий, таких как металлочерепица типа Монтеррей или профнастил марки С20, выпускаются жесткие полимерные адаптеры. Подошва такого адаптера с высокой точностью повторяет геометрию волны конкретного профиля, что критически важно для герметичности стыка. Фиксируются такие проходные элементы на полиуретановый герметик и кровельные саморезы с уплотнителями из ЭПДМ-резины, которые не рассыхаются под воздействием солнца.

Для плоской кровли или мягкой битумной черепицы применяется другой подход — плоские фланцы, которые крепятся прямо на плиту ОСП еще на этапе укладки основного покрытия. Поверх такого фланца наплавляются битумные гонты, в результате чего образуется практически неразрушимый гидрозамок. Грамотно смонтированный узел на любом из этих оснований способен выдерживать серьезные ветровые нагрузки без потери герметичности.

Особый случай фановой трубы

Есть один узел, для которого действуют совершенно другие правила монтажа — это выход канализационного, или фанового, стояка. На такую трубу устанавливается прямой пластиковый выход без каких-либо защитных колпаков или ротационных турбодефлекторов.

Причина здесь простая. Теплый пар, поднимающийся из септика, обладает практически стопроцентной влажностью, и зимой этот пар мгновенно закупорит любую установленную сверху насадку ледяной пробкой. Канализационная вентиляция обязана отводить газы напрямую в атмосферу без препятствий, и только в таком виде фановый стояк способен выравнивать давление в системе канализации, надежно защищая домашние гидрозатворы от срыва.

Почему стоит выбирать готовые комплекты

Самостоятельная сборка воздуховода из случайных сантехнических труб, не предназначенных для наружного монтажа, довольно быстро приводит к протечкам и разрушению пластика под воздействием ультрафиолета. Профессиональные решения для крыши поставляются в виде уже сбалансированного заводского изделия, где все детали откалиброваны производителем и не создают люфтов на стыках.

Отдельного внимания заслуживают модели, оснащенные активными ротационными турбинами. Такое устройство, которое иногда называют нанодефлектором, быстро раскручивается от малейшего ветра и создает внутри вентиляционной шахты стабильное разрежение. Общая тяга при этом заметно возрастает, а сама конструкция работает как своеобразный насос, не потребляя при этом ни одного киловатта электроэнергии.

Таким образом, пластиковые вентиляционные выходы на кровле давно перестали быть экзотикой и превратились в обоснованное инженерное решение, которое эффективно борется с главным врагом любой стропильной системы — зимним конденсатом. Легкость конструкции, устойчивость к ультрафиолету и морозу, а также отсутствие коррозии делают такой материал предпочтительным выбором почти для всех задач, связанных с естественным воздухообменом, кухонными вытяжками и фановыми стояками. Единственное существенное ограничение касается дымоходов отопительных приборов, где высокая температура отходящих газов требует применения нержавеющей стали или керамики, и здесь замену пластиком проводить категорически нельзя. При грамотном подборе проходного узла под конкретный тип кровельного покрытия и правильном монтаже пластиковая система вентиляции способна прослужить десятилетия без единой протечки, сохраняя стропильную систему сухой в любую погоду.
