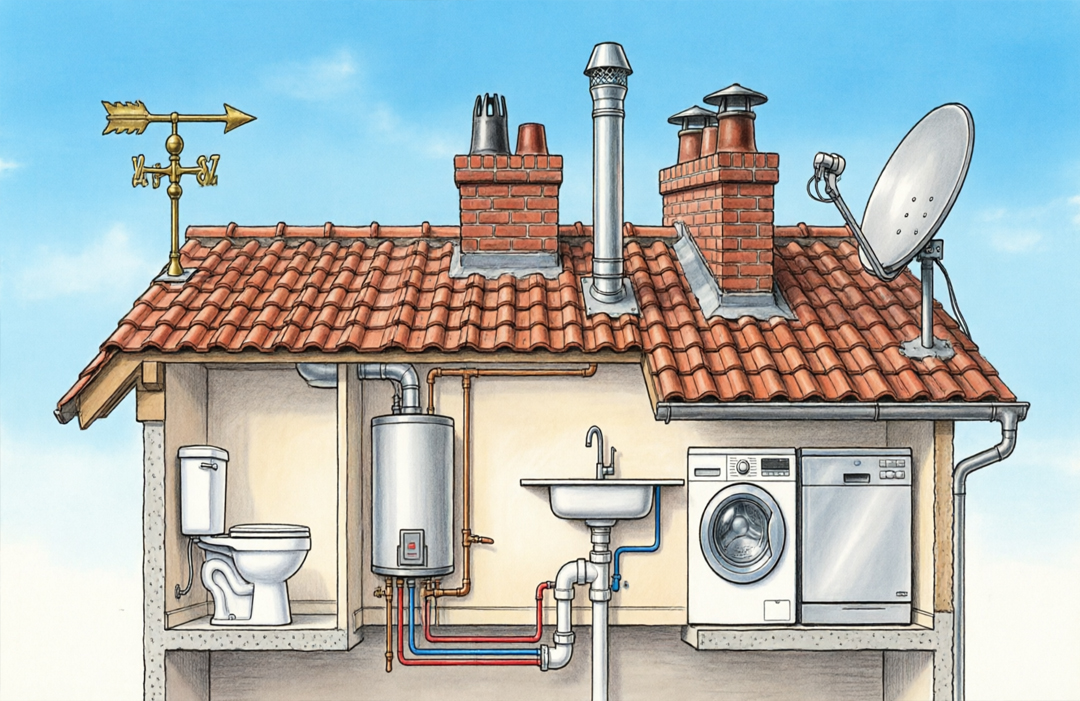

Почему вентиляцию выводят именно через крышу
Вертикальный вывод — это не прихоть проектировщиков, а следствие физики. Тёплый воздух легче холодного и поднимается вверх. Чем выше столб тёплого воздуха в канале, тем больше создаётся разрежение у основания.
Если высота вертикального участка составляет 5 метров, а разница температур между помещением и улицей зимой достигает 20 градусов, естественная тяга может обеспечивать скорость воздуха 0,5–1 м в секунду. При диаметре трубы 125 мм это около 220–440 кубометров в час. Для санузла или кухни этого достаточно.
При горизонтальном выводе через стену часть канала работает против естественного подъёма. Появляется зона конденсата и возрастает риск обратного потока при боковом ветре.
Инженер по вентиляции Павел Кравцов говорит
«Если есть возможность вывести канал вертикально, её нужно использовать. Природа сама создаёт тягу, не надо с ней спорить».
Через крышу или через стену. Разбираем по параметрам
Вывод через крышу даёт максимальную стабильность. Обратная тяга минимальна, конденсат стекает вниз по трубе, соответствие нормам по котельным и газовому оборудованию сохраняется без дополнительных условий.
Вывод через стену проще в монтаже и дешевле. Но длина горизонтального участка не должна превышать 2 метров, иначе сопротивление резко возрастает. При скорости 3 м в секунду каждый дополнительный метр горизонтального канала увеличивает потери давления примерно на 3–5 Па.
Для жилых помещений допустим оба варианта, но для котельной и фанового стояка нормативно предпочтителен вертикальный выход через кровлю.
Диаметр и высота трубы. Конкретные цифры
Диаметр выбирается исходя из расхода воздуха. Для санузла обычно достаточно 100–125 мм. При скорости 3 м в секунду труба 100 мм пропускает около 85 кубометров в час, 125 мм — до 130 кубометров.
Для кухни с газовой плитой и интенсивной вытяжкой разумно использовать 150 мм. Это уже 190 кубометров в час при умеренной скорости.
Котельная рассчитывается по мощности. Норма 8 квадратных сантиметров сечения на 1 кВт. Для котла 24 кВт требуется минимум 192 квадратных сантиметра. Это соответствует диаметру примерно 156 мм, на практике берут 160 мм.
Высота над кровлей зависит от расположения относительно конька. Если труба находится ближе 1,5 метра к коньку, её верх должен быть минимум на 500 мм выше конька. Это исключает ветровой подпор.
Утепление трубы и борьба с конденсатом
Самая частая проблема — неутеплённая труба на холодном чердаке. При температуре внутри канала плюс 22 и наружной минус 15 разница почти 40 градусов. Влага конденсируется интенсивно.
При влажности воздуха 60 процентов в помещении в каждом кубометре содержится около 10 граммов водяного пара. Если через канал проходит 150 кубометров в час, это до 1,5 килограмма влаги в сутки. Часть её оседает на холодных стенках.
Поэтому утепление не менее 50 мм минеральной ваты или скорлупой ППУ — обязательное условие.
Проходной элемент и герметизация
Проходной элемент — это узел, который соединяет трубу с кровлей и защищает от протечки. Он подбирается под конкретный профиль металлочерепицы или под мягкую кровлю.
Нейтральный силиконовый герметик используется по периметру основания. Кислотный состав разрушает металл и вызывает коррозию.
Монтаж выполняется с учётом кровельного пирога. Гидроизоляционная мембрана формируется в виде воротника вокруг трубы, чтобы вода стекала наружу, а не внутрь утеплителя.
Принудительная схема и кровельные вентиляторы
Естественная тяга эффективна зимой, но летом разница температур минимальна. В это время скорость в канале может падать до 0,1–0,2 м в секунду.
Решение — канальный или кровельный вентилятор. При мощности 40–60 Вт он способен обеспечить стабильные 150–300 кубометров в час независимо от погоды.
Интересный вариант — турбодефлектор. Он использует энергию ветра. При скорости ветра 3 м в секунду создаётся дополнительное разрежение до 10–15 Па. Это усиливает естественную тягу без электричества.
Котельная и отдельный канал
Вентиляция газовой котельной требует отдельного канала. Объединять её с кухней или санузлом запрещено. Продукты горения не должны иметь пути в жилые комнаты.
Приток воздуха также обязателен. Для котла 24 кВт дополнительно требуется до 192 кубометров воздуха в час на горение. Без притока вытяжка работать не будет.
Санузел и фановый стояк
Санузел желательно выводить через крышу по отдельному каналу 100 мм. Если в доме есть канализационный стояк, его фановая труба также выводится над кровлей. Это устраняет разрежение в системе и предотвращает запахи.
Высота фановой трубы обычно совпадает с требованиями к вентиляционной.
Гараж и схема снизу вверх
В гараже приток организуют у пола, а вытяжку выводят через крышу в верхней зоне. Для одноместного гаража достаточно трубы 150 мм.
Если в гараже есть смотровая яма, отдельный канал из её нижней точки выводится вверх. Выхлопные газы тяжелее воздуха и скапливаются внизу.
Частые ошибки
Слишком короткая труба приводит к обратной тяге. Отсутствие утепления вызывает намокание перекрытия. Использование неподходящего проходного элемента приводит к протечкам. Объединение разных помещений в один канал создаёт перетоки запахов.
Ещё одна ошибка — отсутствие притока. Герметичный дом с пластиковыми окнами не даёт воздуху входить внутрь, поэтому вытяжка через крышу оказывается бесполезной.
Вывод
Таким образом вентиляция через крышу остаётся наиболее надёжным и физически обоснованным способом организации воздухообмена в частном доме. Вертикальный канал обеспечивает устойчивую тягу, соответствие нормативам и минимальный риск обратного потока. При правильном выборе диаметра, соблюдении высоты над коньком, утеплении и грамотной установке проходного элемента система работает десятилетиями без протечек и проблем. Именно внимательное отношение к деталям делает кровельный выход вентиляции технически правильным решением.
