Естественная вентиляция: как работает тяга, почему она «ломается» и что можно проверить самому

Естественная вентиляция — самая древняя и самая распространённая система воздухообмена в жилых домах. Она не требует электричества, не шумит, не ломается от отключения питания. Но у неё есть обратная сторона: она очень чувствительна к условиям — к температуре на улице, высоте канала, ветру, притоку воздуха и даже к тому, закрыта ли дверь в ванную. Разберёмся, как она устроена, почему иногда «не тянет» и что можно оценить самостоятельно.

Что такое естественная вентиляция и за счёт чего она работает

Естественная вентиляция — это воздухообмен, который происходит без вентилятора. Движущая сила — разница плотностей воздуха:

Тёплый воздух легче, он поднимается вверх по вытяжному каналу.
Холодный наружный воздух тяжелее, он «давит» снизу и вытесняет тёплый через вытяжку.

Чем больше разница температур внутри и снаружи, тем сильнее температурная тяга. Чем выше канал — тем больше эта тяга успевает «разогнаться». Именно поэтому в старых домах вытяжные шахты выводили на крышу: 5–7 метров высоты давали стабильную тягу даже в мягкую погоду.

Формула, которая описывает тягу

$Δ P = g \cdot h \cdot (ρ_{н} - ρ_{в})$

Где:

$g = 9, 81$ м/с² — ускорение свободного падения;
$h$ — эффективная высота канала, м;
$ρ_{н}$ и $ρ_{в}$ — плотности наружного и внутреннего воздуха, кг/м³.

Плотность воздуха, в свою очередь, зависит от температуры и давления:

$ρ = R \cdot T P$

где $P$ — атмосферное давление, $R = 287$ Дж/(кг·К), $T$ — абсолютная температура в Кельвинах.

Простыми словами: разница температур создаёт давление, а высота канала превращает это давление в поток воздуха.

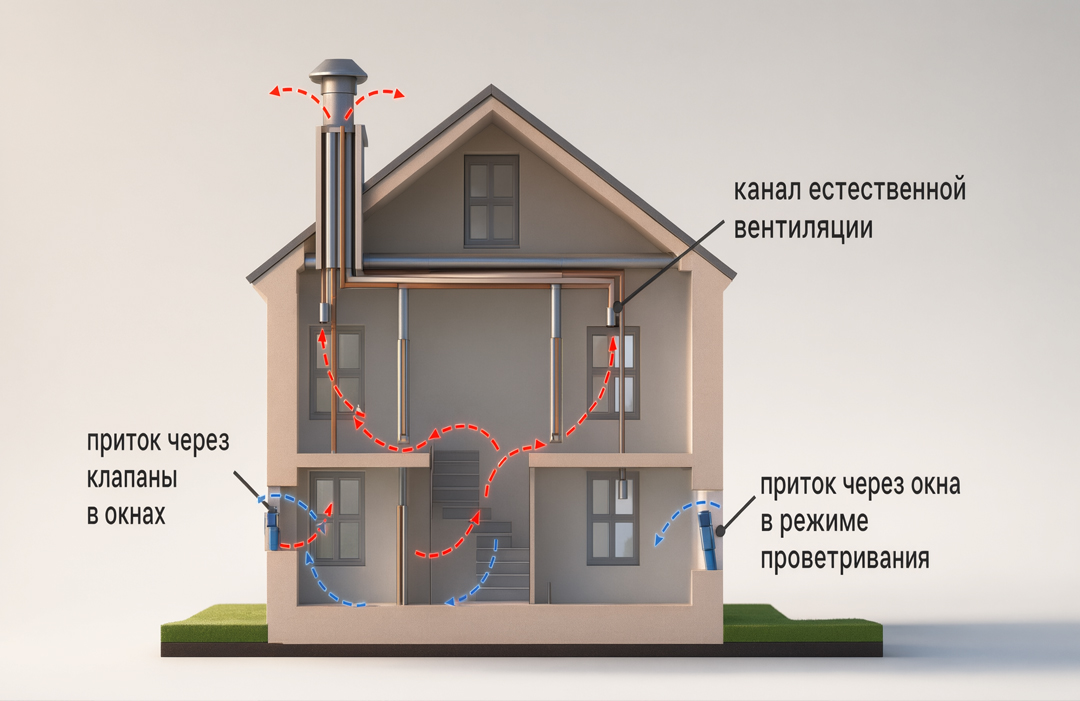

Из чего состоит естественная вытяжка

Типичная система естественной вытяжки в квартире или доме включает:

Вытяжное отверстие с решёткой (на кухне, в ванной, в санузле).
Вертикальный канал — обычно в вентшахте, иногда индивидуальный.
Горизонтальный участок — от решётки до шахты (часто короткий).
Оголовок — выход на улицу, иногда с дефлектором или зонтом.
Приточные устройства — окна, клапаны, приточные решётки.

Важно: вытяжка не работает без притока. Если в квартиру не поступает воздух, вытяжной канал не сможет «всосать» его из ниоткуда. Это одна из самых частых причин жалоб на «плохую вентиляцию» — приток перекрыт герметичными окнами, а вытяжка исправна.

Почему естественная вентиляция часто «ломается»

Вот основные причины, по которым тяга ослабевает или исчезает:

1. Малая разница температур

Летом, когда на улице +25 °C, а в квартире +24 °C, температурная тяга практически нулевая. Воздухообмен может остановиться или даже опрокинуться (обратный поток).

2. Недостаточная высота канала

Короткий канал (например, 1–2 метра в частном доме) даёт очень слабую тягу. Обычно рекомендуют не менее 3–5 метров эффективной высоты.

3. Высокое сопротивление

Каждый поворот, каждый метр трубы, каждая решётка и каждый клапан создают сопротивление. При малом располагаемом давлении (например, 2–5 Па) даже небольшие сопротивления «съедают» всю тягу.

4. Плохой приток

Герметичные окна, закрытые двери, отсутствие переточных решёток — всё это блокирует поступление воздуха. Вытяжка «задыхается».

5. Ветер

Ветер может как усиливать тягу (если дует в дефлектор правильно), так и опрокидывать её (если создаёт избыточное давление на наветренной стороне).

6. Взаимное влияние каналов

В многоквартирных домах каналы объединены в общую шахту. Если у соседа мощная вытяжка, он может «передавить» ваш канал.

7. Температура по высоте

Воздух в канале остывает по мере подъёма, плотность меняется, и реальная тяга может отличаться от расчётной.

Что можно рассчитать самостоятельно

Полноценный проект вентиляции — задача инженера. Но предварительно оценить, какой расход воздуха теоретически может дать один канал при заданных условиях, можно и самому. Для этого достаточно знать:

температуру внутри и снаружи;
эффективную высоту канала;
размер канала (диаметр или сечение);
материал и шероховатость;
длину вертикального и горизонтального участков;
количество поворотов и местных сопротивлений (решётка, дефлектор, клапан).

Расчёт сводится к поиску такого расхода, при котором температурный напор уравновешивается потерями на трение и местные сопротивления. Это итерационная задача, которую удобно решать онлайн.

Проверьте свой канал за минуту

Мы сделали для вас онлайн-калькулятор естественной вентиляции. Он оценивает:

температурный напор (располагаемое давление) по формуле $Δ P = g \cdot h \cdot (ρ_{н} - ρ_{в})$ ;
ориентировочный расход воздуха в одном канале;
среднюю скорость потока;
расчётные потери на трение и местные сопротивления;
баланс давлений — сошёлся ли расчёт.

В калькуляторе есть наглядная схема канала с температурными зонами, шкала расхода (от «низкого» до «высокого») и диаграмма баланса давлений. Вы сразу видите, в какой зоне находится ваш результат и что можно улучшить: увеличить высоту, сечение или уменьшить сопротивления.

👉 Открыть калькулятор: Расчёт естественной вентиляции и тяги в вентканале

Как интерпретировать результат

Калькулятор даёт ориентировочную оценку, а не проектное решение. Используйте результат так:

Сравнивайте варианты. Поменяйте диаметр, высоту или количество поворотов — и увидите, как меняется расход.
Ищите «узкие места». Если расход резко падает при добавлении одного поворота — значит, у вас мало располагаемого давления, и каждый элемент критичен.
Проверяйте приток. Даже идеальный канал не даст нужный расход, если в помещение не поступает воздух.
Не используйте для дымоходов и газовых приборов. Для этих задач нужен отдельный проектный расчёт.

Что делать, если тяги не хватает

Если расчёт показал низкий расход, есть несколько путей:

Увеличить высоту канала — самый эффективный способ, если конструктивно возможно.
Увеличить сечение — снижает скорость и потери, но требует места.
Уменьшить сопротивления — убрать лишние повороты, заменить решётку на менее «глухую», поставить дефлектор.
Обеспечить приток — приточные клапаны, щелевые окна, переточные решётки в дверях.
Добавить механическую вытяжку — вентилятор в канале или приточная установка с механическим побуждением.

Часто достаточно первых двух шагов, чтобы вернуть нормальный воздухообмен.

Итоги

Естественная вентиляция работает за счёт разницы плотностей воздуха, а не «сквозняка».
Тяга зависит от высоты канала, разницы температур и сопротивлений.
Без притока вытяжка не работает, как бы хорош ни был канал.
Летом тяга минимальна, зимой — максимальна.
Оценить ориентировочный расход можно с помощью онлайн-калькулятора — это быстрый способ понять, хватает ли вашему каналу тяги и что можно улучшить.

Если хотите проверить свой канал — откройте калькулятор естественной вентиляции и подставьте свои параметры. А если нужен точный проект — передайте параметры объекта специалисту: естественная вентиляция слишком чувствительна к деталям, чтобы полагаться только на ориентировочную оценку.
