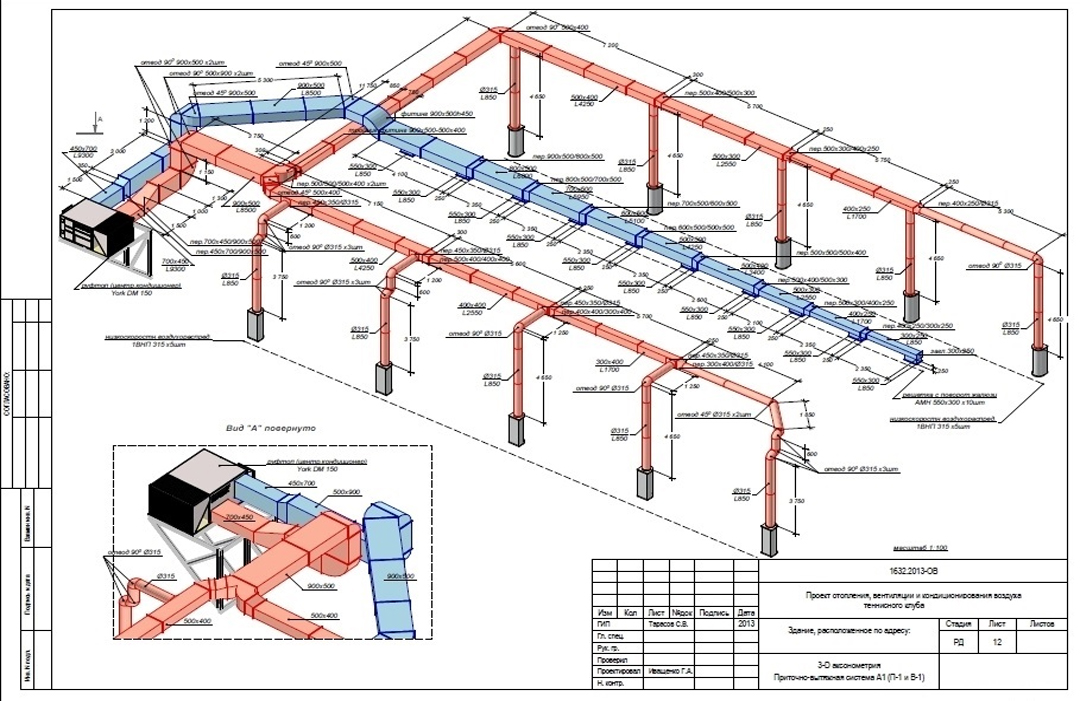

С чего начинается выбор воздуховода
Воздуховод — это не просто труба. Это элемент, который определяет шум системы, её энергопотребление, устойчивость к температуре и даже пожарную безопасность. Ошибка на этапе выбора формы или диаметра способна увеличить потери давления на 20–40 процентов и превратить тихую вентиляцию в источник гула.
Выбор всегда строится на трёх параметрах. Форма сечения, материал стенки и жёсткость конструкции. Каждый параметр влияет на аэродинамику и монтаж.
Инженер-проектировщик Игорь Самсонов объясняет
«Воздуховод нельзя выбирать по принципу что дешевле. Он должен соответствовать расходу воздуха и скорости. Всё остальное вторично».
Круглый или прямоугольный. Что говорят расчёты
Аэродинамика круглого канала объективно лучше. У него нет углов, в которых образуются завихрения. При одинаковой площади сечения круглый воздуховод имеет меньший периметр, а значит и меньшую площадь трения.
Простой пример. Возьмём круглый канал диаметром 200 мм. Площадь сечения около 0,0314 квадратного метра. При скорости 5 метров в секунду он пропустит примерно 565 кубических метров воздуха в час. Теперь сравним с прямоугольным каналом 200 на 100 мм. Площадь 0,02 квадратного метра. Чтобы обеспечить те же 565 кубов в час, скорость в нём должна вырасти до 7,8 метров в секунду. Это уже зона повышенного шума.
Поэтому при скрытой прокладке и достаточной высоте потолка круглый воздуховод почти всегда выгоднее. Прямоугольный выбирают там, где ограничена высота. Например, под подвесным потолком 60 мм плоский короб просто единственный возможный вариант.
Пластик или металл. Где каждый материал на своём месте
Оцинкованная сталь
Стандарт промышленной и коммерческой вентиляции. Толщина стенки для диаметров до 200 мм обычно 0,5 мм. Для крупных магистралей 0,7–1,0 мм и больше. Сталь выдерживает температуру до 80 градусов в обычном исполнении. При скорости выше 4 метров в секунду может появляться металлический гул, особенно без шумоизоляции.
Нержавеющая сталь
Применяется в агрессивной среде и на кухнях ресторанов. Срок службы в условиях влажности и жира достигает 25–50 лет. Цена выше в несколько раз, но в бассейнах и хамамах это оправдано.
Пластиковые воздуховоды
ПВХ и ABS используются в квартирах и небольших офисах. Рабочая температура ПВХ около 60 градусов, ABS до 80. Внутренняя поверхность более гладкая, чем у оцинковки. Коэффициент шероховатости около 0,02 мм против 0,1 мм у металла. На практике это даёт снижение потерь давления на 8–12 процентов.
Пластик тише металла, не резонирует и легче монтируется. Но его нельзя применять в системах дымоудаления и над открытым огнём.
Как подобрать диаметр. Простой расчёт
Основа выбора — расход воздуха и допустимая скорость. Формула проста. Расход равен площади сечения, умноженной на скорость и на 3600 секунд в час.
Предположим, нужно обеспечить 300 кубических метров в час для кухни-студии. Если ориентироваться на скорость 3 метра в секунду, требуемая площадь сечения составит 300 делим на 3600 и делим на 3. Получается примерно 0,0278 квадратного метра. Это соответствует круглому каналу диаметром около 190 мм. Ближайший стандартный размер — 200 мм.
Если поставить диаметр 150 мм, площадь будет 0,0177 квадратного метра. Чтобы пропустить те же 300 кубов, скорость вырастет до 4,7 метра в секунду. Потери давления увеличатся почти вдвое, так как они пропорциональны квадрату скорости.
Для квартиры с двумя жильцами расчёт проще. Спальня 30 кубов в час на человека. Два человека дают 60 кубов. Диаметр 100 мм при скорости 2,5–3 м/с справляется без проблем. Гостиная на 120–150 кубов потребует уже 125 или 150 мм.
Толщина стенки и давление
В бытовых системах давление редко превышает 300–400 Па. Для таких условий достаточно оцинкованной стали 0,5 мм при диаметре до 200 мм. В системах дымоудаления минимальная толщина 0,8 мм независимо от диаметра.
Пластиковые каналы для бытовой вентиляции имеют толщину стенки 1,5–2 мм. Для промышленных ПВХ систем при давлении выше 500 Па применяют 3 мм и более.
Важно помнить, что недостаточная толщина приводит к вибрации и расшатыванию соединений.
Скорость воздуха и шум
Рекомендуемая скорость в жилых помещениях 2–3 метра в секунду. В магистралях общественных зданий допустимо 5–8 м/с. При увеличении скорости в два раза потери давления увеличиваются в четыре раза. Это физика, а не рекомендация.
Если на решётке скорость превышает 3 м/с, появляется ощутимый поток в зоне пребывания человека. В спальнях и кабинетах это особенно заметно.
Акустик Сергей Власов отмечает
«Чаще всего жалобы на шум связаны не с вентилятором, а с неправильно подобранным диаметром воздуховода».
Кухонная вытяжка и типичные ошибки
Правило простое. Диаметр воздуховода должен совпадать с диаметром патрубка вытяжки. Если вытяжка рассчитана на 150 мм и 500 кубов в час, установка переходника на 125 мм увеличит скорость до 7–9 м/с. Это добавит 5–8 дБ шума и снизит реальную производительность.
Для бытовой кухни с электрической плитой достаточно ПВХ или ABS. При газовой плите и интенсивной жарке предпочтительнее металл. Температура пара над конфорками может достигать 120–150 градусов, что выходит за рабочий диапазон ПВХ.
Дымоудаление и огнестойкость
Системы дымоудаления принципиально отличаются от бытовой вентиляции. Пластик здесь запрещён. Используется только металл толщиной не менее 0,8 мм. Требуется предел огнестойкости EI30–EI150 в зависимости от назначения здания.
Нарушение этих требований — это уже не вопрос комфорта, а вопрос безопасности.
Крепёж и шаг подвесов
Круглый металлический воздуховод диаметром до 400 мм крепится с шагом до 4 метров. При диаметре свыше 700 мм шаг уменьшается до 2 метров. Гибкая гофра требует подвес каждые 0,5–1 метр. Если этого не сделать, она провисает и увеличивает сопротивление.
Обязательное правило — подвес в пределах 0,5 метра от каждого соединения.
Кирпичный канал или металлический воздуховод
В частных домах часто возникает вопрос выбора между кирпичным каналом и металлической трубой. Кирпичный канал долговечен, но имеет высокую шероховатость. Коэффициент шероховатости кирпича достигает 1,5–5 мм против 0,02–0,1 мм у гладких труб. Это увеличивает сопротивление и ухудшает тягу.
Практика реконструкции показывает, что вставка спирально-навивной трубы в кирпичный канал заметно улучшает аэродинамику и облегчает чистку.
Какой воздуховод тише
На практике самым тихим оказывается жёсткий ПВХ при умеренной скорости потока. Затем идёт гибкий полиэфирный участок как вибровставка. Металлические круглые каналы тише прямоугольных, так как у последних плоские стенки склонны к резонансу.
Но ключевой фактор — не материал, а правильный расчёт скорости.
Таким образом выбор воздуховода — это инженерная задача, а не вопрос вкуса. Форма влияет на аэродинамику и шум, материал определяет срок службы и допустимую температуру, диаметр задаёт скорость и потери давления. Несложный расчёт по расходу воздуха и соблюдение нормативных скоростей позволяют избежать большинства проблем ещё на стадии проекта. Грамотно подобранный воздуховод делает систему тише, экономичнее и безопаснее, а ошибки в этом элементе дорого обходятся в эксплуатации.
